Армогрунтовые конструкции

ОЗЕЛЕНЁННЫЙ АРМИРОВАННЫЙ ОТКОС

Армирование, дренаж и растительный покров как единая система.

ОБСУДИТЬ ПРОЕКТСОСТАВ СИСТЕМЫ

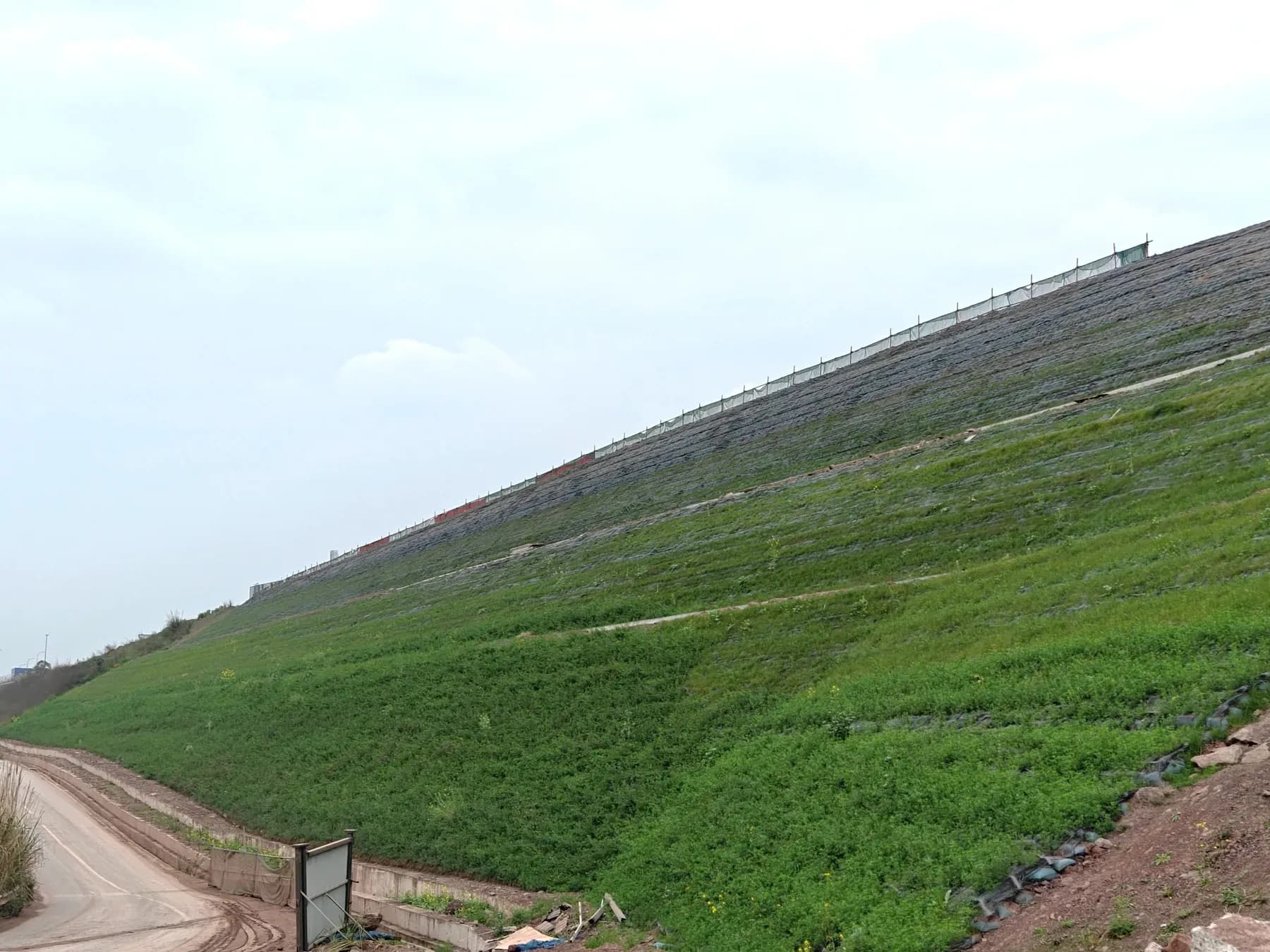

Армогрунтовый откос с полностью сформировавшимся растительным покровом по всей поверхности.
СОСТАВ СИСТЕМЫ

ТИПОВОЙ РАЗРЕЗ ОЗЕЛЕНЁННОГО АРМОГРУНТОВОГО ОТКОСА

Армогрунтовый откос с озеленяемой лицевой поверхностью: послойное армирование, дренаж и защитная сетка.

ОЗЕЛЕНЁННЫЙ ОТКОС

с защитной сеткой

ОСНОВНОЕ АРМИРОВАНИЕ

георешётка HG-U · шаг 0,5 м

АРМИРОВАННЫЙ ГРУНТ

послойное уплотнение

ДРЕНАЖНЫЙ СЛОЙ

щебень 50 см

СТУПЕНЧАТАЯ ВЫЕМКА

уступ ≥ 2 м

ГРУНТ ОСНОВАНИЯ

HLG · F-01 · ТИПОВОЙ РАЗРЕЗ ОЗЕЛЕНЁННОГО АРМОГРУНТОВОГО ОТКОСА 10,0 м11,1 м21,6 м 1V : 0,75H 1V : 0,75H L = 16,0 м L = 22,0 м 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 1ОЗЕЛЕНЁННЫЙ ОТКОСс защитной сеткой 2ОСНОВНОЕ АРМИРОВАНИЕгеорешётка HG-U · шаг 0,5 м 3ВТОРИЧНОЕ АРМИРОВАНИЕкороткое 4ТРЁХОСНАЯ ГЕОРЕШЁТКАHG-T 5АРМИРОВАННЫЙ ГРУНТпослойное уплотнение 6ГЛИНИСТЫЙ ЗАМОК0,5 м 7НАГОРНАЯ КАНАВА 8ЛОТОК НА БЕРМЕ0,4 × 1,0 м · шаг 10 м 9ДРЕНАЖНАЯ ТРУБАφ10 10ДРЕНАЖНЫЙ СЛОЙщебень 50 см 11ОБРАТНЫЙ ФИЛЬТРщебень 0,4 м 12УПОРНАЯ СТЕНКАи водоотводной лоток 13СТУПЕНЧАТАЯ ВЫЕМКАуступ ≥ 2 м 14ОБРАТНАЯ ЗАСЫПКАи природный грунт 15УРОВЕНЬ ГРУНТОВЫХ ВОД 16ГРУНТ ОСНОВАНИЯ ТИПОВОЙ РАЗРЕЗ ОЗЕЛЕНЁННОГО АРМОГРУНТОВОГО ОТКОСАПеречерчено с рабочего чертежа реализованного объекта · отметки, номера скважин и пикетаж удаленыHLG · F-01 УСЛОВНЫЕ ОБОЗНАЧЕНИЯ Основное армирование Вторичное армирование Армированный грунт Поверхность природного грунта Щебень · дренаж и фильтр Природный грунт и засыпка Бетон C20 / C25 Разрез перечерчен с рабочего чертежа реализованного объекта; отметки, номера скважин и пикетаж удалены. Число слоёв армирования, длина армирования, крутизна откоса и конструкция дренажа определяются расчётом для конкретного объекта.

◀ схема шире экрана · прокрутите ▶

ТИПОВОЙ РАЗРЕЗ ОЗЕЛЕНЁННОГО АРМОГРУНТОВОГО ОТКОСА ТИПОВОЙ РАЗРЕЗ ОЗЕЛЕНЁННОГО АРМОГРУНТОВОГО ОТКОСА 1V : 0,75H 1V : 0,75H L = 16,0 м L = 22,0 м 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 1 ОЗЕЛЕНЁННЫЙ ОТКОС с защитной сеткой 2 ОСНОВНОЕ АРМИРОВАНИЕ георешётка HG-U · шаг 0,5 м 3 ВТОРИЧНОЕ АРМИРОВАНИЕ короткое 4 ТРЁХОСНАЯ ГЕОРЕШЁТКА HG-T 5 АРМИРОВАННЫЙ ГРУНТ послойное уплотнение 6 ГЛИНИСТЫЙ ЗАМОК 0,5 м 7 НАГОРНАЯ КАНАВА 8 ЛОТОК НА БЕРМЕ 0,4 × 1,0 м · шаг 10 м 9 ДРЕНАЖНАЯ ТРУБА φ10 10 ДРЕНАЖНЫЙ СЛОЙ щебень 50 см 11 ОБРАТНЫЙ ФИЛЬТР щебень 0,4 м 12 УПОРНАЯ СТЕНКА и водоотводной лоток 13 СТУПЕНЧАТАЯ ВЫЕМКА уступ ≥ 2 м 14 ОБРАТНАЯ ЗАСЫПКА и природный грунт 15 УРОВЕНЬ ГРУНТОВЫХ ВОД 16 ГРУНТ ОСНОВАНИЯ Перечерчено с рабочего чертежа объекта; отметки и номера скважин удалены. Число слоёв, длина армирования и дренаж определяются расчётом для конкретного объекта.
HLG · F-01Перечерчено с рабочего чертежа реализованного объекта · отметки, номера скважин и пикетаж удалены

ВОЗМОЖНОСТИ СИСТЕМЫ

В таблице ниже приведены типовые возможности системы и соответствующие значения, зафиксированные на реализованном объекте.

ПАРАМЕТРВОЗМОЖНОСТИ СИСТЕМЫРЕАЛИЗОВАННЫЙ ОБЪЕКТ
КРУТИЗНА ОТКОСАВОЗМОЖНОСТИ СИСТЕМЫдо 1V:0,5H≈63°РЕАЛИЗОВАННЫЙ ОБЪЕКТ1V : 0,75H
ВЫСОТАВОЗМОЖНОСТИ СИСТЕМЫпо расчётуопределяется грунтом, нагрузками и расчётомРЕАЛИЗОВАННЫЙ ОБЪЕКТ21,6 мдве ступени 10,0 и 11,1 м
АРМИРОВАНИЕВОЗМОЖНОСТИ СИСТЕМЫгеорешётка HG-UоднооснаяРЕАЛИЗОВАННЫЙ ОБЪЕКТL = 16,0 / 22,0 мшаг 0,5 м

Значения зависят от грунта, засыпки, грунтовых вод, нагрузок и инженерного расчёта.

Число слоёв армирования, длина армирования, крутизна откоса и конструкция дренажа определяются расчётом для конкретного объекта.
