Армогрунтовые конструкции

МОДУЛЬНАЯ ПОДПОРНАЯ СТЕНА

Лицевые блоки, замоноличенная георешётка, засыпка и дренаж работают как единая конструкция.

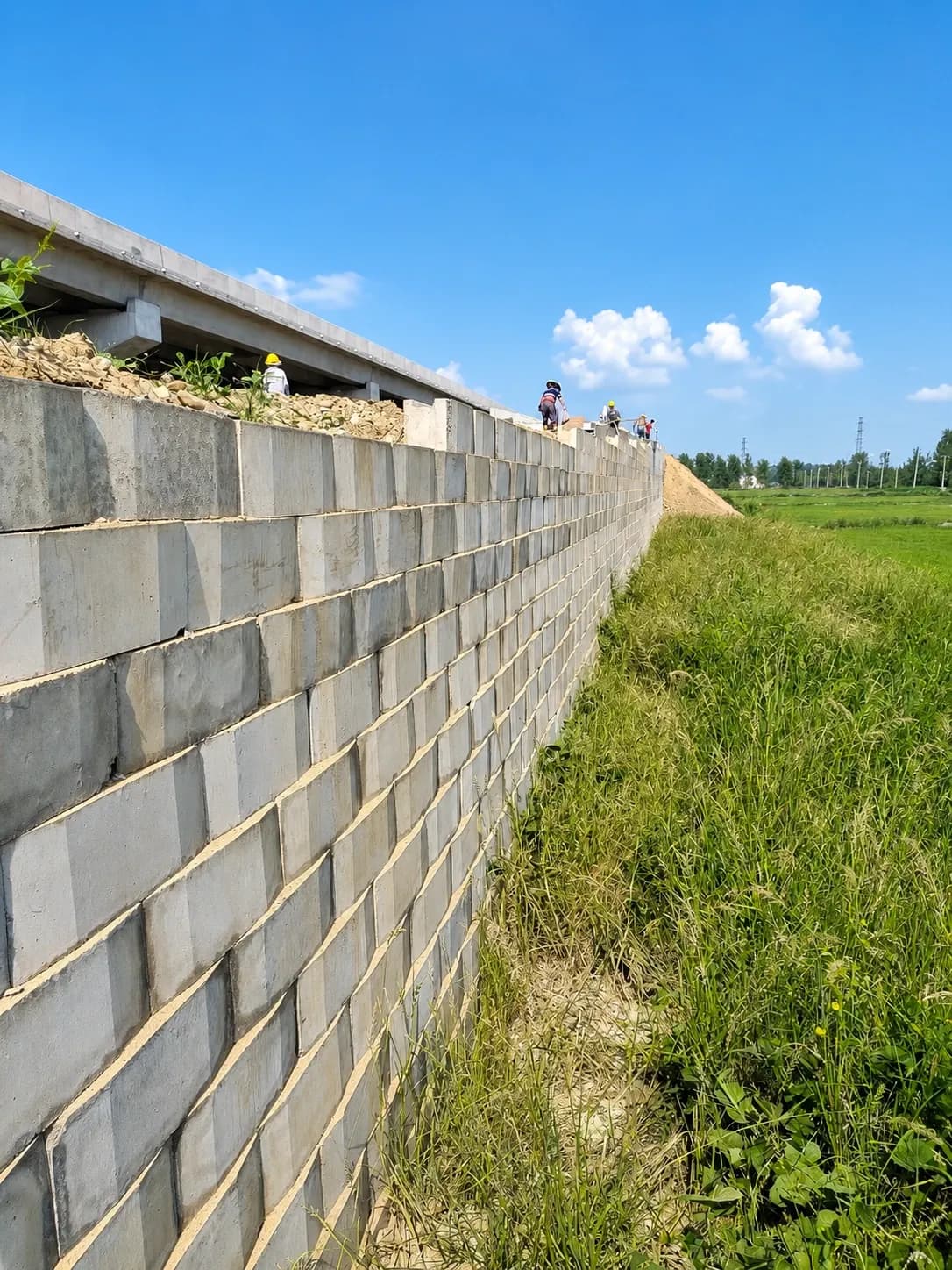

Готовая подпорная стена из модульных блоков на объекте заказчика вдоль озеленённой насыпи.
СОСТАВ СИСТЕМЫ

ТИПОВОЙ РАЗРЕЗ МОДУЛЬНОЙ АРМОГРУНТОВОЙ СТЕНЫ

Подпорная стена из сборных модулей с георешёткой, заделанной в модуль при отливке, и армогрунтовым массивом.

СБОРНАЯ МОДУЛЬНАЯ ОБЛИЦОВКА

уклон лица 1 : 0,05

ОСНОВНОЕ АРМИРОВАНИЕ

L = 4,0 м · шаг 0,5 м

2 СЛОЯ ГЕОРЕШЁТКИ HG-T

сплошно под одеждой

ДРЕНАЖНЫЙ СЛОЙ

щебень 50 см

ЩЕБЁНОЧНАЯ ПОДУШКА

0,6 м · 2 слоя HG-T

HLG-F-03 · ТИПОВОЙ РАЗРЕЗ МОДУЛЬНОЙ АРМОГРУНТОВОЙ СТЕНЫ НЕСУЩАЯ СПОСОБНОСТЬ ОСНОВАНИЯ ≥ 180 кПа ОСЬ H = 9,0 м ≥ 1,0 м 4,0 м А 1 2 3 4 5 6 7 8 1СБОРНАЯ МОДУЛЬНАЯ ОБЛИЦОВКАуклон лица 1 : 0,05 2ОСНОВНОЕ АРМИРОВАНИЕL = 4,0 м · шаг 0,5 м 3ВТОРИЧНОЕ АРМИРОВАНИЕL = 2,0 м 42 СЛОЯ ГЕОРЕШЁТКИ HG-Tсплошно под одеждой 5ДОРОЖНАЯ ОДЕЖДАпоперечный уклон 2,0 % 6ОТКОС НАСЫПИ1 : 1,50 7ДРЕНАЖНЫЙ СЛОЙщебень 50 см 8ЩЕБЁНОЧНАЯ ПОДУШКА0,6 м · 2 слоя HG-T А · УЗЕЛ СОЕДИНЕНИЯ МОДУЛЯ И ГЕОРЕШЁТКИ 66 см 25 см А1МОНОЛИТНЫЙ ПОЯС C30 А2ГЕОРЕШЁТКА ЗАДЕЛАНАпри отливке модуля (= ②) А3СОЕДИНИТЕЛЬНЫЙ СТЕРЖЕНЬ А4МОДУЛЬ C3066 × 25 см (= ①) А5ЛЕНТОЧНЫЙ ФУНДАМЕНТбетон C30 Модули типа B — с заделанной георешёткой, типа A — без неё. ТИПОВОЙ РАЗРЕЗ МОДУЛЬНОЙ АРМОГРУНТОВОЙ СТЕНЫПоловина симметричного разреза · высота стены H = 9,0 м · пикетаж и номера скважин удаленыHLG · F-03 УСЛОВНЫЕ ОБОЗНАЧЕНИЯ Основное армирование Вторичное армирование Армированный грунт Щебень · дренаж и подушка Грунт основания Бетон C30 Разрез перечерчен с рабочего чертежа реализованного объекта; пикетаж, номера скважин и обозначения сторонних изделий удалены. Высота стены, длина и шаг армирования, конструкция дренажа и требования к основанию определяются расчётом для конкретного объекта. А1 А2 А3 А4 А5

◀ схема шире экрана · прокрутите ▶

HLG-F-03 · ТИПОВОЙ РАЗРЕЗ МОДУЛЬНОЙ АРМОГРУНТОВОЙ СТЕНЫ МОДУЛЬНАЯ АРМОГРУНТОВАЯ СТЕНА · H = 9,0 м HLG · F-03 НЕСУЩАЯ СПОСОБНОСТЬ ОСНОВАНИЯ ≥ 180 кПа ОСЬ H = 9,0 м ≥ 1,0 м 4,0 м А 1 2 3 4 5 1 СБОРНАЯ МОДУЛЬНАЯ ОБЛИЦОВКА уклон лица 1 : 0,05 2 ОСНОВНОЕ АРМИРОВАНИЕ L = 4,0 м · шаг 0,5 м 3 2 СЛОЯ ГЕОРЕШЁТКИ HG-T сплошно под одеждой 4 ДРЕНАЖНЫЙ СЛОЙ щебень 50 см 5 ЩЕБЁНОЧНАЯ ПОДУШКА 0,6 м · 2 слоя HG-T УЗЕЛ А — СМ. ЛИСТ HLG · F-03a Перечерчено с рабочего чертежа объекта; пикетаж, номера скважин и обозначения сторонних изделий удалены.
HLG-F-03a · А · УЗЕЛ СОЕДИНЕНИЯ МОДУЛЯ И ГЕОРЕШЁТКИ УЗЕЛ СОЕДИНЕНИЯ МОДУЛЯ И ГЕОРЕШЁТКИ HLG · F-03a 66 см 25 см А1 А2 А3 А4 А5 А1 МОНОЛИТНЫЙ ПОЯС C30 А2 ГЕОРЕШЁТКА ЗАДЕЛАНА при отливке модуля (= ②) А3 СОЕДИНИТЕЛЬНЫЙ СТЕРЖЕНЬ А4 МОДУЛЬ C30 66 × 25 см (= ①) А5 ЛЕНТОЧНЫЙ ФУНДАМЕНТ бетон C30 Модули типа B — с заделанной георешёткой, типа A — без неё. Размеры модуля и узла уточняются по проекту.
HLG · F-03Половина симметричного разреза · высота стены H = 9,0 м · пикетаж и номера скважин удалены

ВОЗМОЖНОСТИ СИСТЕМЫ

В таблице ниже приведены типовые возможности системы и соответствующие значения, зафиксированные на реализованном объекте.

ПАРАМЕТРВОЗМОЖНОСТИ СИСТЕМЫРЕАЛИЗОВАННЫЙ ОБЪЕКТ
ГИБКОСТЬ ПРОЕКТИРОВАНИЯВОЗМОЖНОСТИ СИСТЕМЫдо 1V:0,02Hуклон лицевой стороныРЕАЛИЗОВАННЫЙ ОБЪЕКТ1 : 0,05
ВЫСОТА СТЕНЫВОЗМОЖНОСТИ СИСТЕМЫпо расчётуопределяется нагрузками, геометрией и грунтомРЕАЛИЗОВАННЫЙ ОБЪЕКТH = 9,0 мзаглубление ≥ 1,0 м
АРМИРОВАНИЕВОЗМОЖНОСТИ СИСТЕМЫгеорешётка HG-Uзамоноличенная в модульРЕАЛИЗОВАННЫЙ ОБЪЕКТL = 4,0 мшаг 0,5 м

Максимальный уклон лицевой стороны (вертикаль к горизонтали) зависит от площадки и определяется условиями проектирования: нагрузками, геометрией, характеристиками грунта, выбором армирования и действующими нормами. Требуется инженерная оценка.

Высота стены, длина и шаг армирования, конструкция дренажа и требования к основанию определяются расчётом для конкретного объекта.

Готовая подпорная стена из модульных блоков на объекте заказчика вдоль озеленённой насыпи.
