Армогрунтовые конструкции

АРМОГРУНТОВЫЕ КОНСТРУКЦИИ

Гибкие системы для откосов, подпорных стен и насыпей.

ПРИМЕРЫ ПРИМЕНЕНИЯ

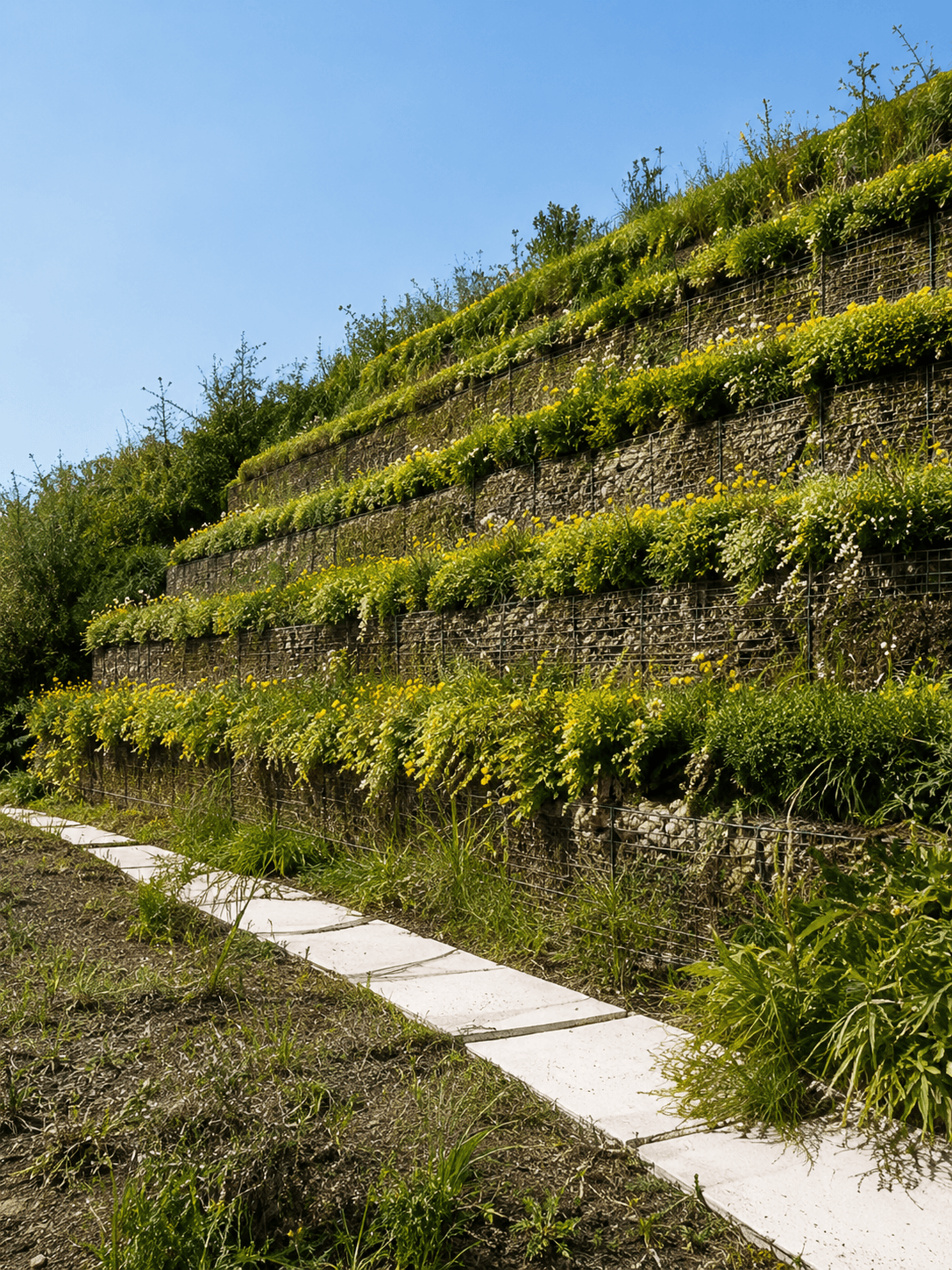

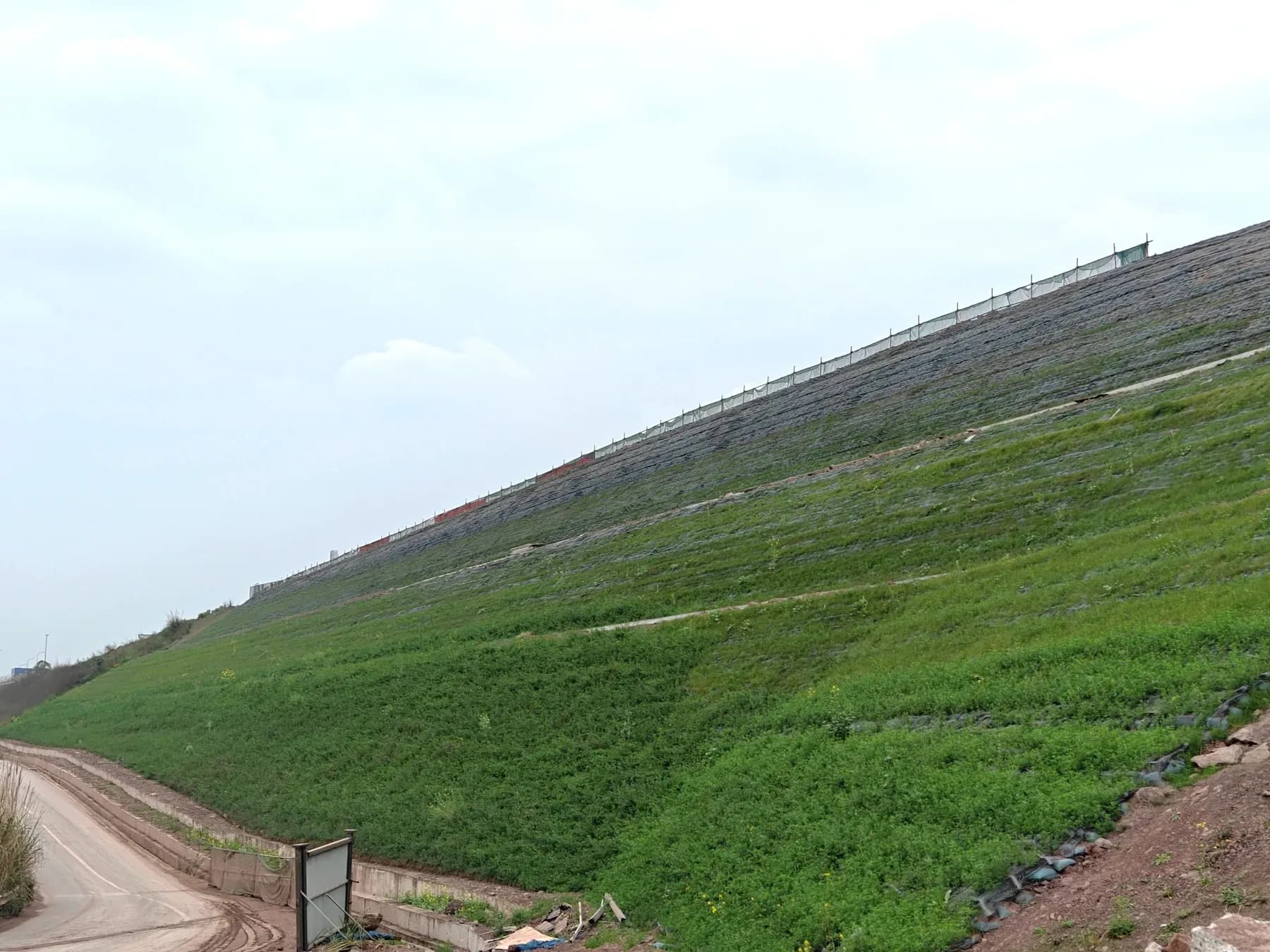

  • Армогрунтовый откос с полностью сформировавшимся растительным покровом по всей поверхности.

    Озеленённый армированный откос

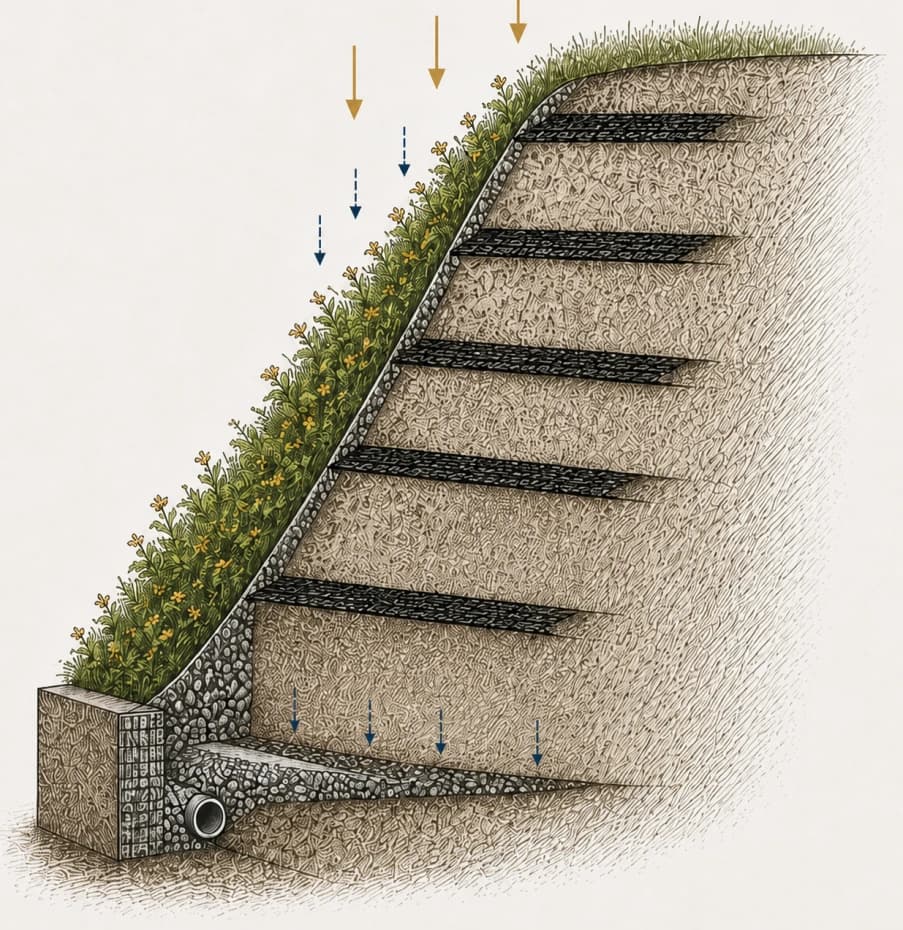

    Армогрунтовый откос с озеленяемой лицевой поверхностью: послойное армирование, дренаж и защитная сетка.

    ПРИМЕНЯЕМАЯ ПРОДУКЦИЯ

    УКЛОН ЛИЦЕВОЙ ПОВЕРХНОСТИ
    до 1V : 0,5H ≈ 63°
    ГЕОРЕШЁТКА
    HG-U основное · HG-T трёхосная
    СМОТРЕТЬ СИСТЕМУ

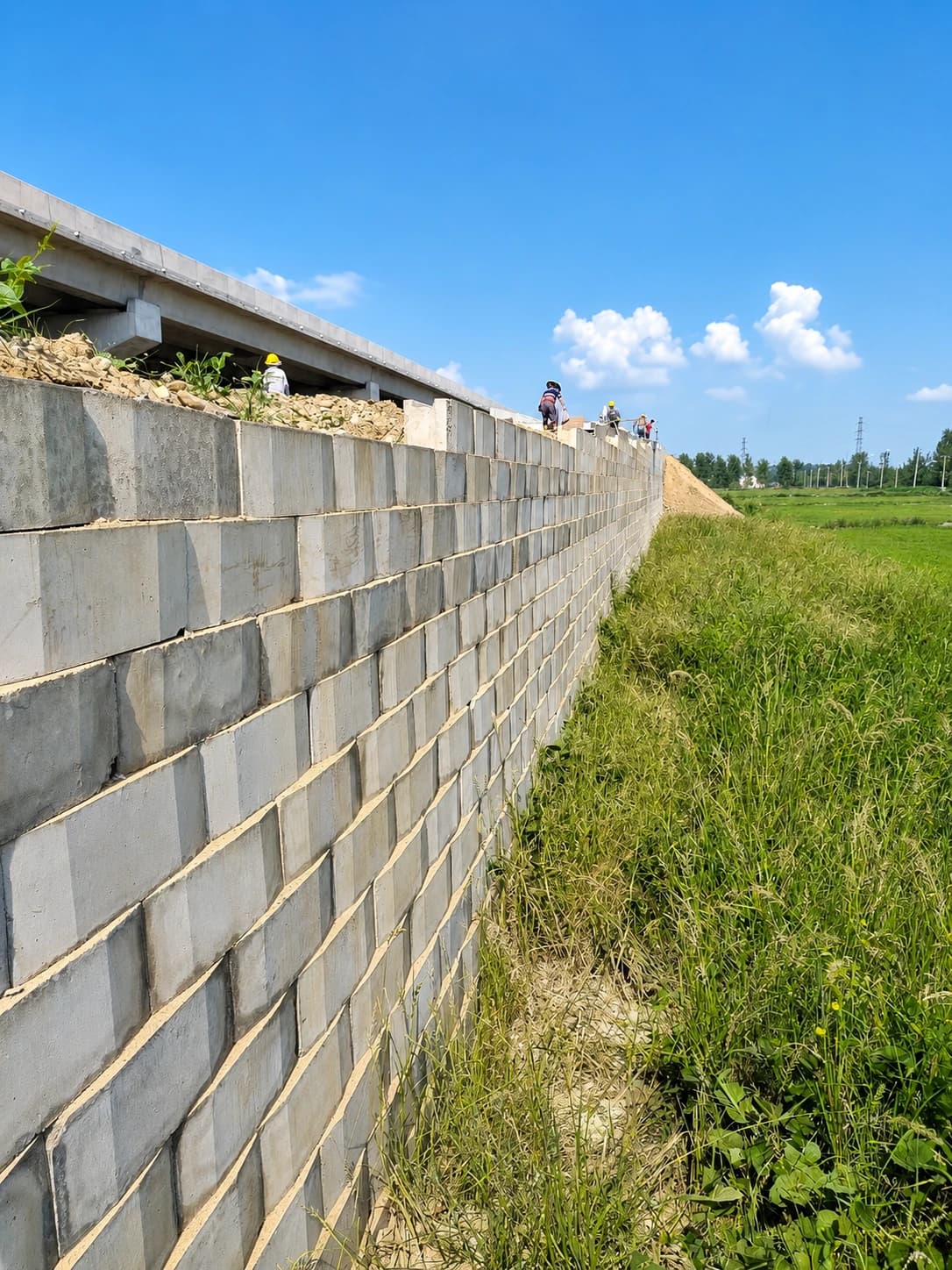

  • Готовая подпорная стена из модульных блоков на объекте заказчика вдоль озеленённой насыпи.

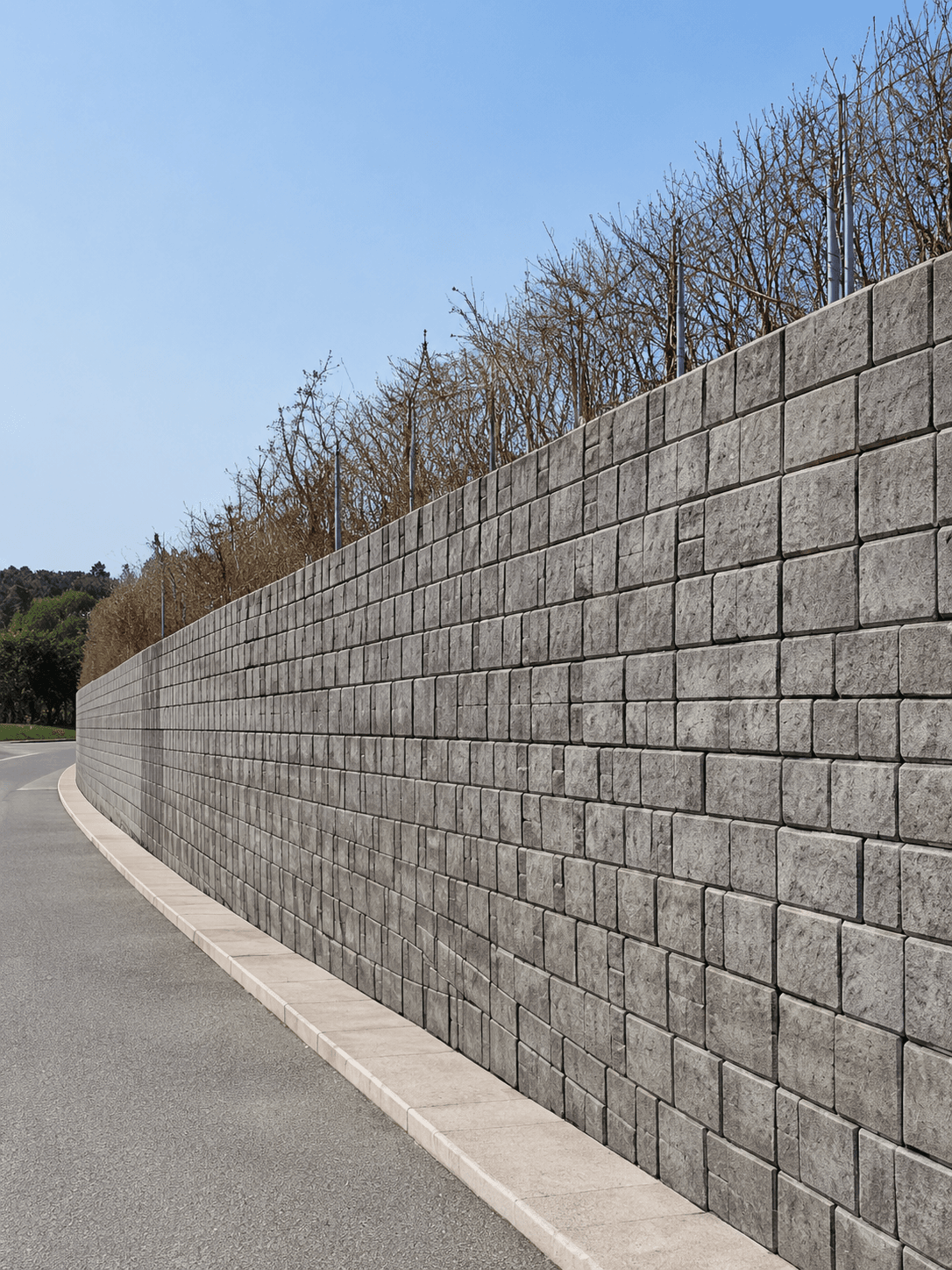

    Модульная подпорная стена

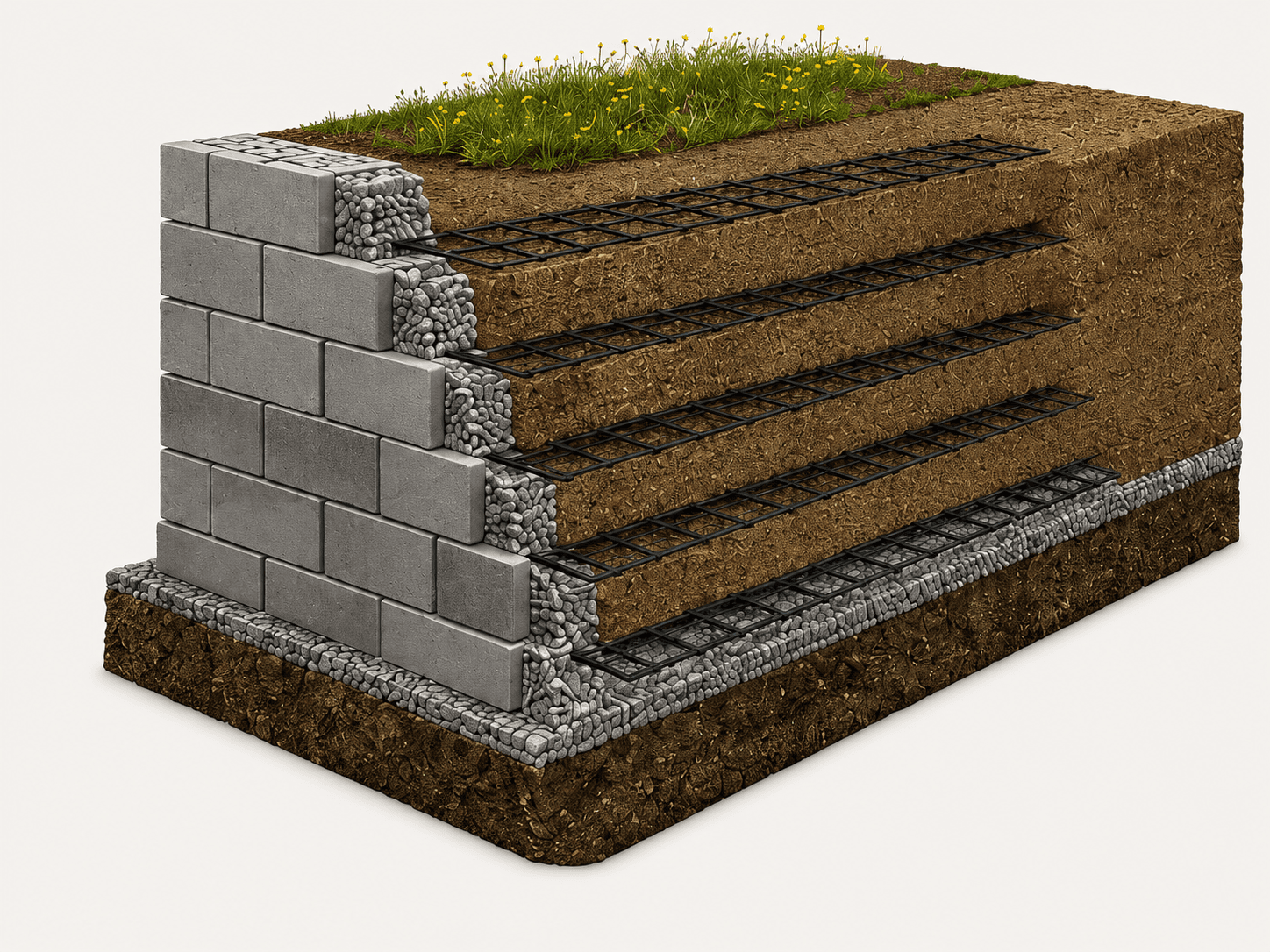

    Подпорная стена из сборных модулей с георешёткой, заделанной в модуль при отливке, и армогрунтовым массивом.

    ПРИМЕНЯЕМАЯ ПРОДУКЦИЯ

    УКЛОН ЛИЦЕВОЙ ПОВЕРХНОСТИ
    до 1V : 0,02H ≈ 88,9°
    ГЕОРЕШЁТКА
    HG-U основное · HG-T под одеждой
    СМОТРЕТЬ СИСТЕМУ

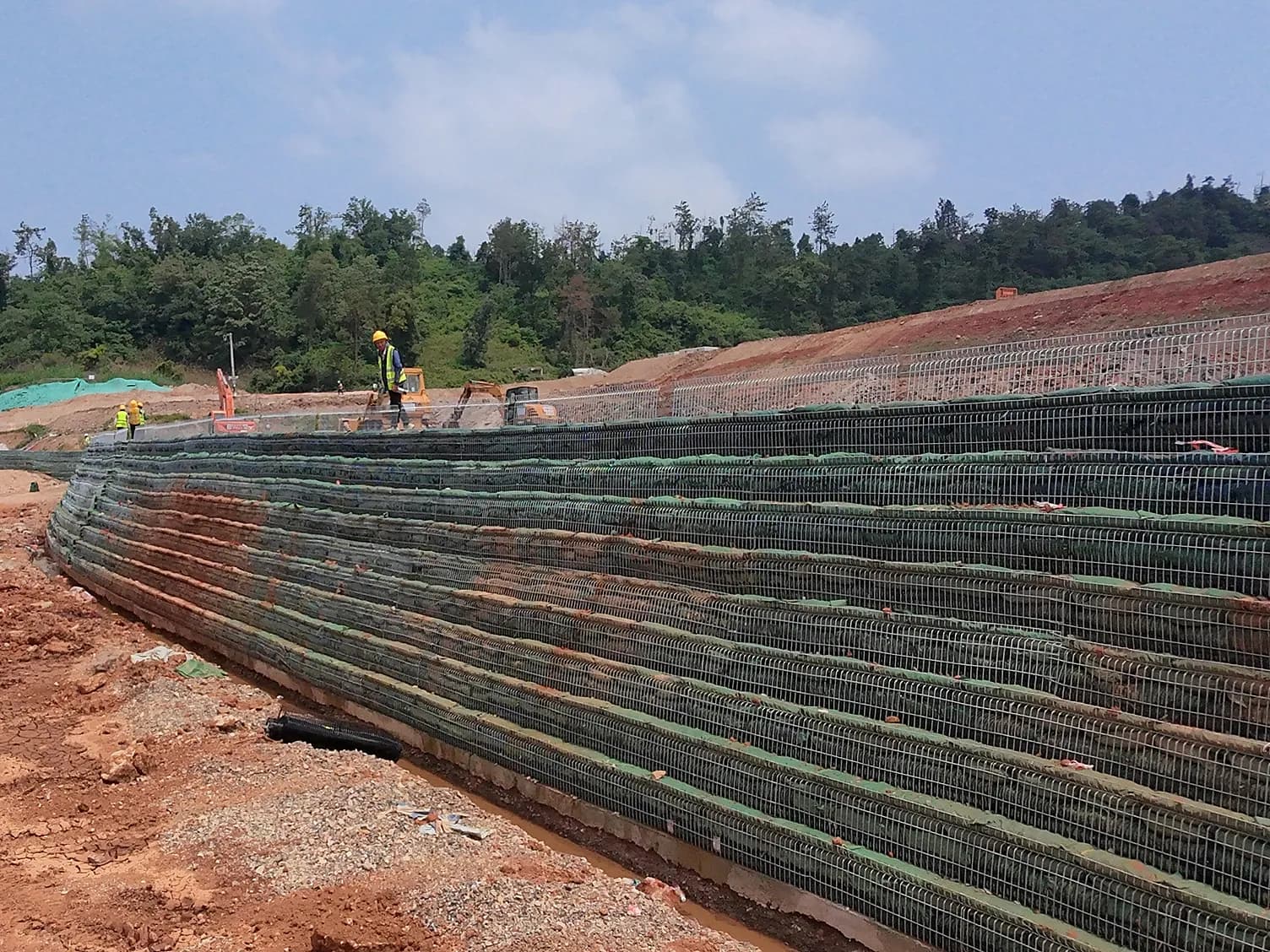

  • Армогрунтовая стена с облицовкой стальной сеткой в процессе строительства на криволинейном участке; возводится обёрнутыми ярусами по проектной линии лицевой поверхности.

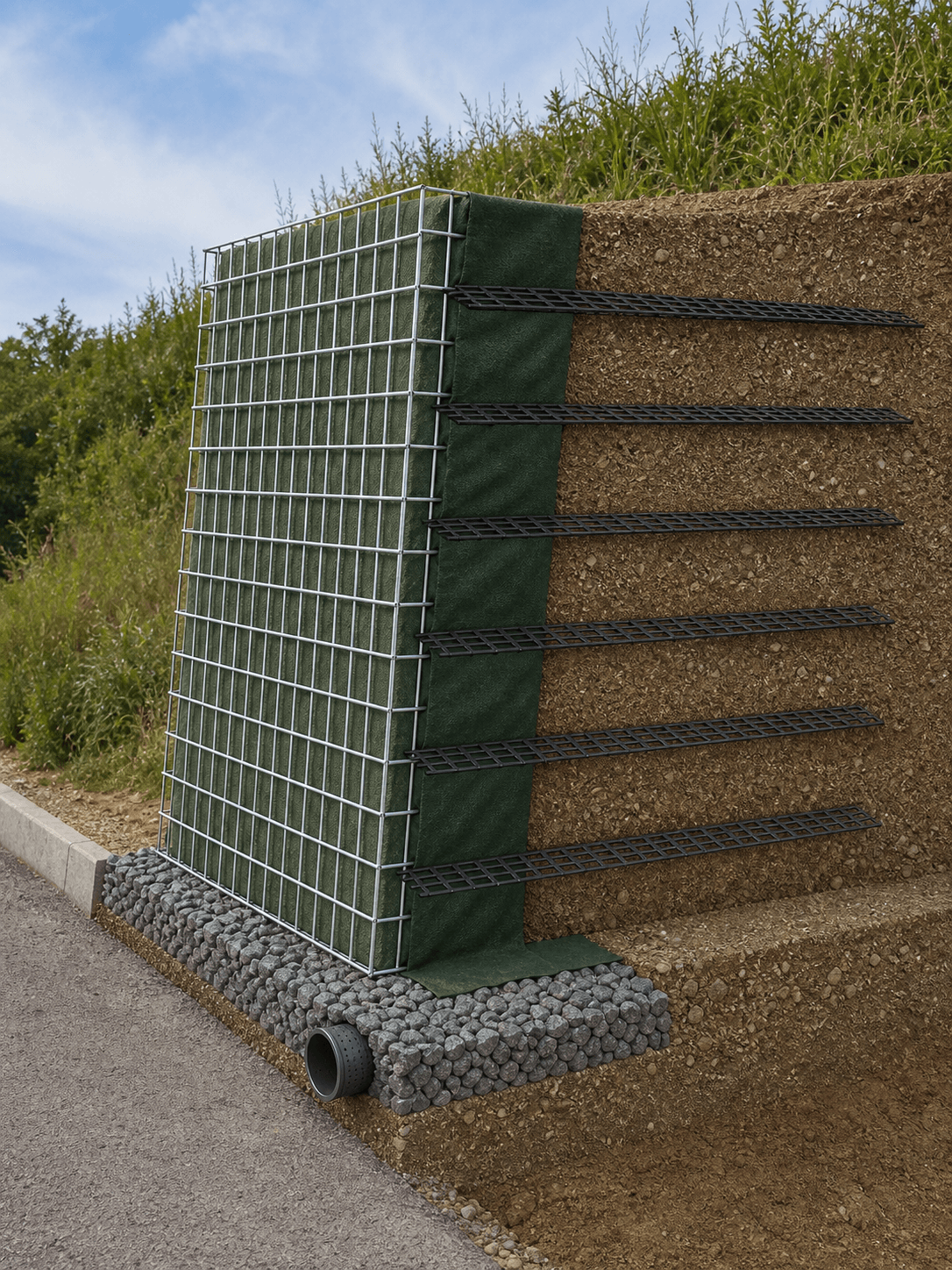

    Облицовка стальной сеткой

    Армогрунтовая конструкция с лицевыми сетчатыми панелями и каменным заполнением.

    ПРИМЕНЯЕМАЯ ПРОДУКЦИЯ

    УКЛОН ЛИЦЕВОЙ ПОВЕРХНОСТИ
    70° – 85°
    ГЕОРЕШЁТКА
    HG-U основное · полимерные соединители
    СМОТРЕТЬ СИСТЕМУ

  • РАБОТА КОНСТРУКЦИИ

    Нагрузки, устойчивость и условия эксплуатации оцениваются для каждой конструкции.

  • ГИБКОСТЬ ПРОЕКТИРОВАНИЯ

    Адаптация к условиям площадки, высоте конструкции и области применения.

  • МОДУЛЬНОЕ СТРОИТЕЛЬСТВО

    Модульные системы монтируются послойно по мере производства работ.

ИСХОДНЫЕ ДАННЫЕ ПРОЕКТА

  • ГЕОМЕТРИЯ
  • НАГРУЗКИ
  • ГРУНТ И ВОДА
  • ЗАСЫПКА
  • ОБЛИЦОВКА
  • НОРМЫ

Передайте исходные данные для предварительной инженерной оценки.

ОБСУДИТЬ ПРОЕКТ
HLG-F-02 · АРМОГРУНТОВАЯ СИСТЕМА · ОБЩИЙ РАЗРЕЗ 1 2 3 4 5 6 7 8 9 10 1СИСТЕМА ОБЛИЦОВКИ формы — см. ниже 2ОСНОВНОЕ АРМИРОВАНИЕ георешётка HG-U, соединена с облицовкой 3ВТОРИЧНОЕ АРМИРОВАНИЕ короткое, от облицовки 4ДРЕНАЖ И ФИЛЬТР за облицовкой, с выпуском 5ВЫРАВНИВАЮЩЕЕ ОСНОВАНИЕ заглублено ниже уровня земли 6ГЕОРЕШЁТКА HG-T под дорожной одеждой 7МАЛОПРОНИЦАЕМЫЙ ЭКРАН поверх засыпки и дренажной зоны 8АРМИРОВАННЫЙ ГРУНТ послойное уплотнение 9СТУПЕНЧАТАЯ ВЫЕМКА в природном грунте 10УПЛОТНЁННОЕ ОСНОВАНИЕ АРМОГРУНТОВАЯ СИСТЕМА · ОБЩИЙ РАЗРЕЗ Состав конструкции и три формы облицовки HLG · F-02 ФОРМЫ ОБЛИЦОВКИ ОЗЕЛЕНЁННЫЙ ОТКОС до 1V : 0,5H ≈ 63° Растительный покров и защитная сетка ОБЛИЦОВКА СТАЛЬНОЙ СЕТКОЙ 70° – 85° Корзины с камнем и полимерные стержни МОДУЛЬНАЯ ОБЛИЦОВКА до 1V : 0,02H ≈ 88,9° Бетонные модули с заделанной георешёткой УСЛОВНЫЕ ОБОЗНАЧЕНИЯ Основное армирование Вторичное армирование Армированный грунт Щебень · дренаж и фильтр Природный грунт Бетон Схема состава конструкции. Конкретная геометрия, длина и шаг армирования, конструкция дренажа и облицовки определяются расчётом для каждого объекта. Приведённые значения крутизны — предельные возможности систем при подходящих грунтах, засыпке, уровне грунтовых вод, нагрузках и инженерном расчёте.

◀ схема шире экрана · прокрутите ▶

HLG-F-02 · АРМОГРУНТОВАЯ СИСТЕМА · ОБЩИЙ РАЗРЕЗ АРМОГРУНТОВАЯ СИСТЕМА ОБЩИЙ РАЗРЕЗ HLG · F-02 1 2 3 4 5 6 7 8 9 10 1 СИСТЕМА ОБЛИЦОВКИ формы — см. ниже 2 ОСНОВНОЕ АРМИРОВАНИЕ георешётка HG-U, соединена с облицовкой 3 ВТОРИЧНОЕ АРМИРОВАНИЕ короткое, от облицовки 4 ДРЕНАЖ И ФИЛЬТР за облицовкой, с выпуском 5 ВЫРАВНИВАЮЩЕЕ ОСНОВАНИЕ заглублено ниже уровня земли 6 ГЕОРЕШЁТКА HG-T под дорожной одеждой 7 МАЛОПРОНИЦАЕМЫЙ ЭКРАН поверх засыпки и дренажной зоны 8 АРМИРОВАННЫЙ ГРУНТ послойное уплотнение 9 СТУПЕНЧАТАЯ ВЫЕМКА в природном грунте 10 УПЛОТНЁННОЕ ОСНОВАНИЕ ФОРМЫ ОБЛИЦОВКИ ОЗЕЛЕНЁННЫЙ ОТКОС до 1V : 0,5H ≈ 63° Растительный покров и защитная сетка ОБЛИЦОВКА СТАЛЬНОЙ СЕТКОЙ 70° – 85° Корзины с камнем и полимерные стержни МОДУЛЬНАЯ ОБЛИЦОВКА до 1V : 0,02H ≈ 88,9° Бетонные модули с заделанной георешёткой Схема состава конструкции. Геометрия, армирование, дренаж и облицовка определяются расчётом для каждого объекта.
HLG · F-02Состав конструкции и три формы облицовки
